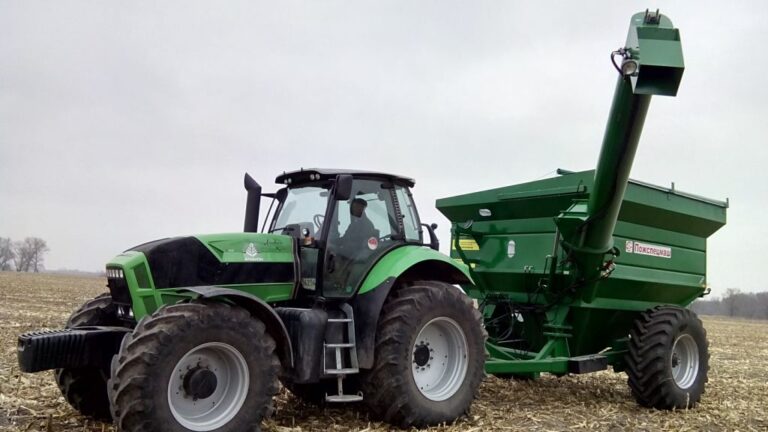

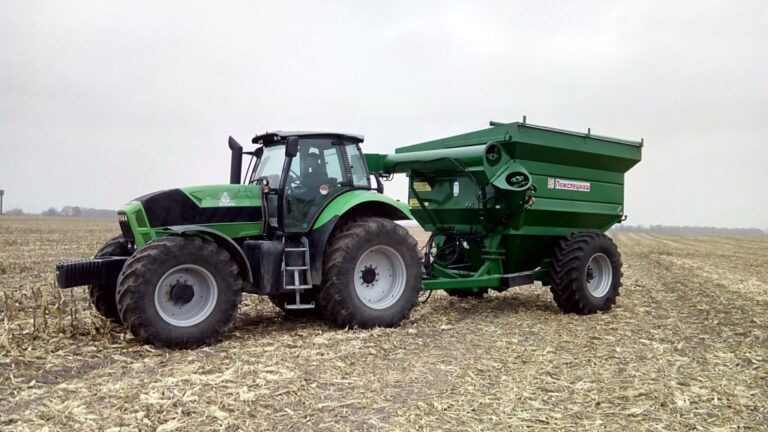

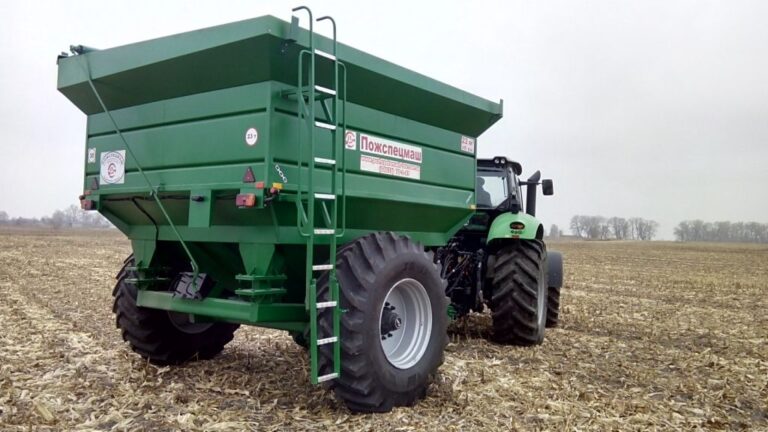

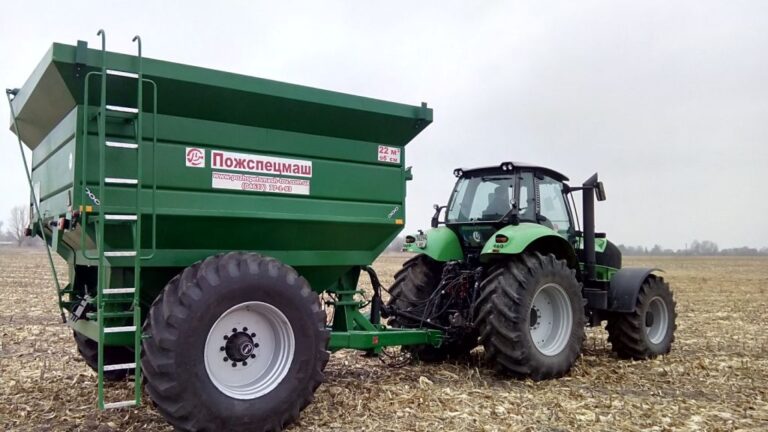

Бункер-накопичувач перевантажувальний БНП-20

Опис

Призначений для перевезення сипких речовин (зерна,мінеральних добрив і т. п.), їх перевантаження в інші транспортні засоби. Бункер одновісний розрахований на експлуатацію в районі з помірним кліматом (виконання У) при температурі навколишнього повітря від 238 К до313 К (від мінус 35 °С до плюс 40 °С), категорія розміщення 1 по ГОСТ 15150-69. Бункер агрегатується з тракторами класу тяги від 3,0, що мають відповідні електричні і гідравлічні з'єднання.

Технічні характеристики

Объем кузова, м3, не менее

22

Масса номинальная груза, кг, не более

17000

Маса споряджена, кг, не більше

5600

Маса причепа повна, кг, не більше

22600

Распределение полной массы через, кг, не более

– дышло 2600
– ось колес 20000

Оси колес

– количество осей, шт. 1
– количество колес на одной оси, шт. 2

Тип коліс і шин

позовні DW21W, тип безкамерні, розмір 24.5-32, індекс несучої здатності 159, категорія швидкості До

Подвеска

жесткая(отсутствует)

Гальмівна система

відсутні

Сцепная петля

согласно ГОСТ 2349-75

Система разгрузки кузова бункера

шнековая, привод карданный

Выгрузочный шнек

– тип вертикальный (из двух частей)
– количество, шт.: 1

Гидросистема привода шнеков:

– тип гидросистема трактора тягача
– рабочее давление, МПа, не менее 18,0

Высота загрузки (наименьшая, по правой стороне), мм

3500 в одну сторону

Высота выгрузки (козырька шнека, по левой стороне), мм

3900 в одну сторону

Номинальная частота оборотов вала отбора мощности, об/мин.

1000 или 540

Производительность(номинальная), м3/мин

8

Время выгрузки бункера (номинальное), мин.

2,5

Электросеть

однопроводная с номинальным напряжением 12 В

Дорожній просвіт, мм, не менше

375

Задний угол свеса при полной массе, (градус.), не менее

45

Колея колес

3346±2

Швидкість (макс), з повним навантаженням, км / год

30

Максимальная скорость движения с полной нагрузкой, км/час.

7

Габаритні розміри (довжина: ширина: висота), мм

6100:4030/6220:3810/4980
