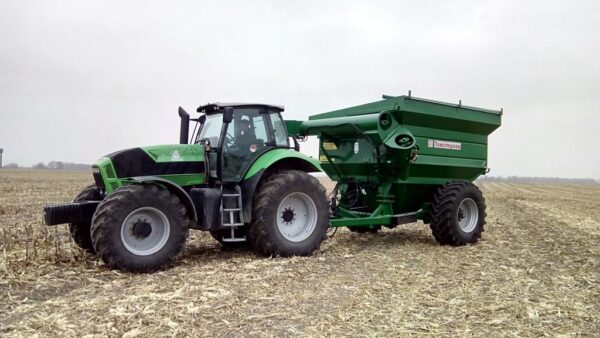

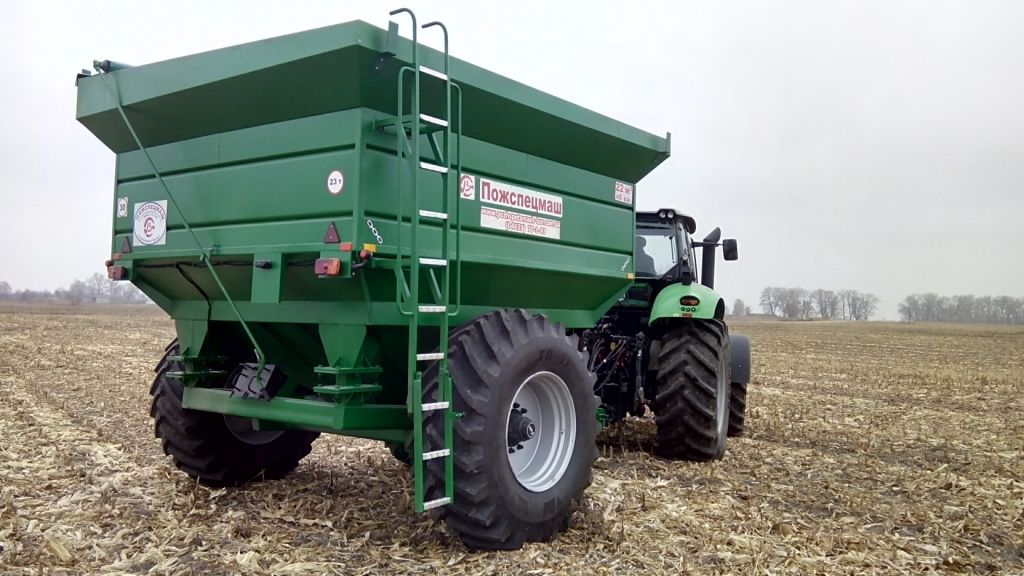

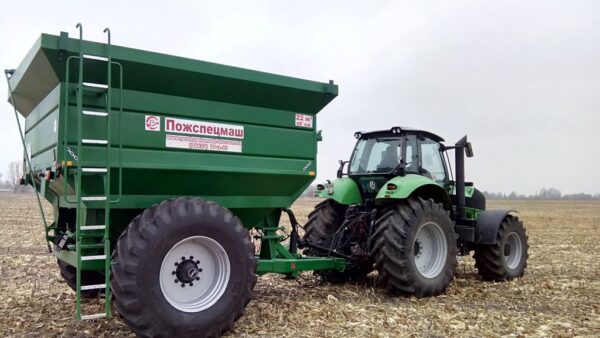

Бункер-накопитель перегрузочный БНП-20

Описание

Предназначен для перевозки сыпучих веществ (зерна, минеральных удобрений и т. п.), их перегрузки в другие транспортные средства. Бункер одноосный рассчитан на эксплуатацию в районе с умеренным климатом (исполнение У) при температуре окружающего воздуха от 238 К до 313 К (от минус 35 °С до плюс 40 °С), категория размещения 1 по ГОСТ 15150. Бункер агрегатируется с тракторами класса тяги от 3,0, имеющими соответствующие электрические и гидравлические соединения.

Технические характеристики

Объем кузова, м3, не менее

22

Масса номинальная груза, кг, не более

17000

Масса снаряженная, кг, не более

5600

Масса прицепа полная, кг, не более

22600

Распределение полной массы через, кг, не более

— дышло 2600
— ось колес 20000

Оси колес

— количество осей, шт. 1
— количество колес на одной оси, шт. 2

Тип колес и шин

исковые DW21W, тип бескамерные, размер 24.5-32, индекс несущей способности 159, категория скорости К

Подвеска

жесткая(отсутствует)

Тормозная система

отсутствуют

Сцепная петля

согласно ГОСТ 2349-75

Система разгрузки кузова бункера

шнековая, привод карданный

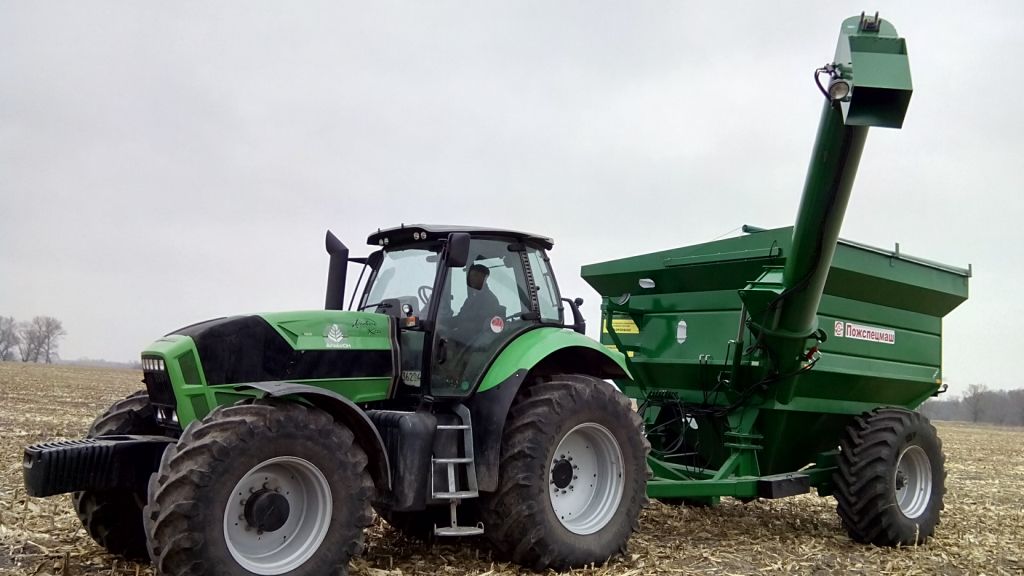

Выгрузочный шнек

— тип вертикальный (из двух частей)
— количество, шт.: 1

Гидросистема привода шнеков:

— тип гидросистема трактора тягача
— рабочее давление, МПа, не менее 18,0

Высота загрузки (наименьшая, по правой стороне), мм

3500 в одну сторону

Высота выгрузки (козырька шнека, по левой стороне), мм

3900 в одну сторону

Номинальная частота оборотов вала отбора мощности, об/мин.

1000 или 540

Производительность(номинальная), м3/мин

8

Время выгрузки бункера (номинальное), мин.

2,5

Электросеть

однопроводная с номинальным напряжением 12 В

Дорожный просвет, мм, не менее

375

Задний угол свеса при полной массе, (градус.), не менее

45

Колея колес

3346±2

Скорость(макс), с полной нагрузкой, км/ч

30

Максимальная скорость движения с полной нагрузкой, км/час.

7

Габаритные размеры (длина : ширина : высота), мм

6100:4030/6220:3810/4980
