АЦПТ-9,5

Описание

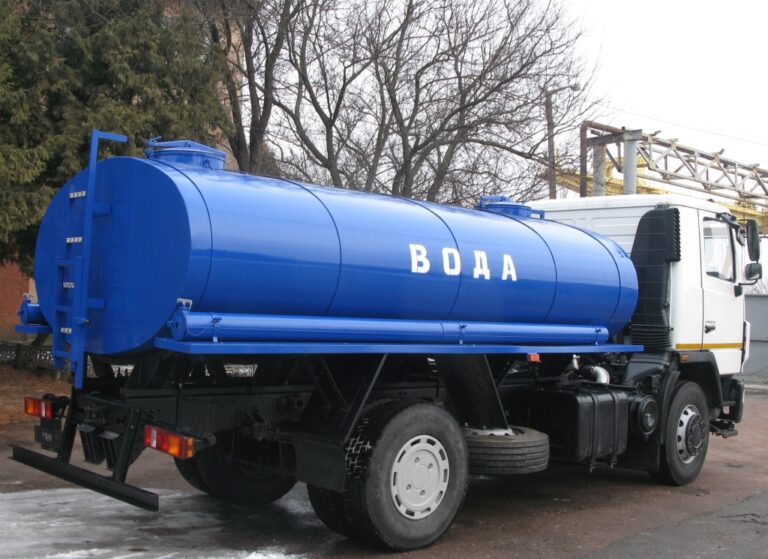

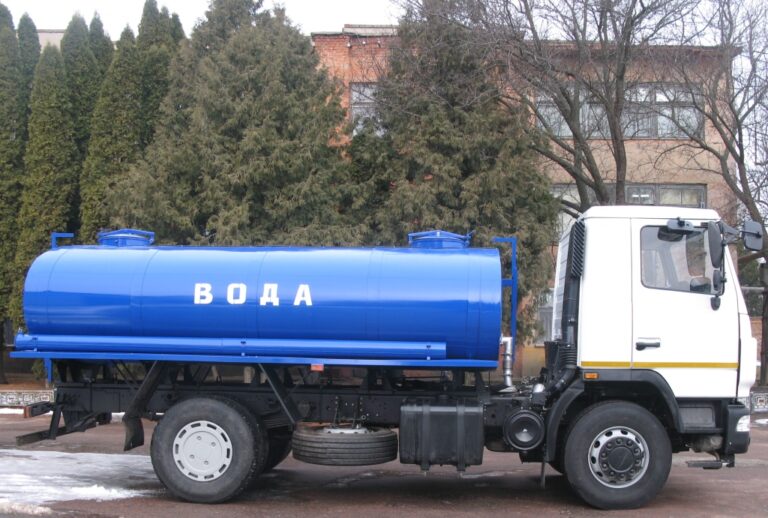

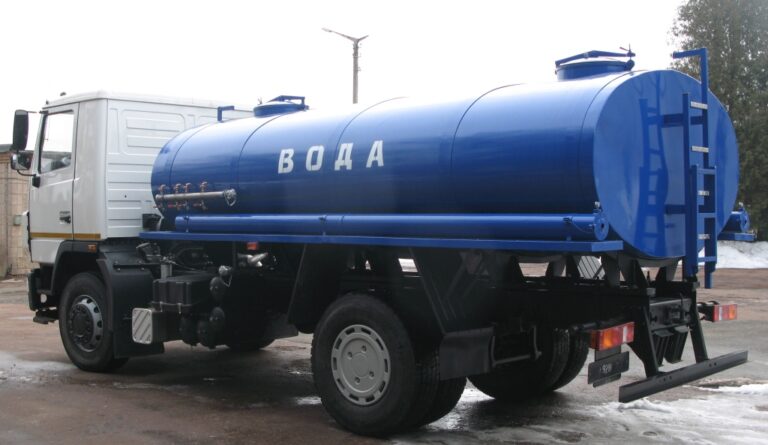

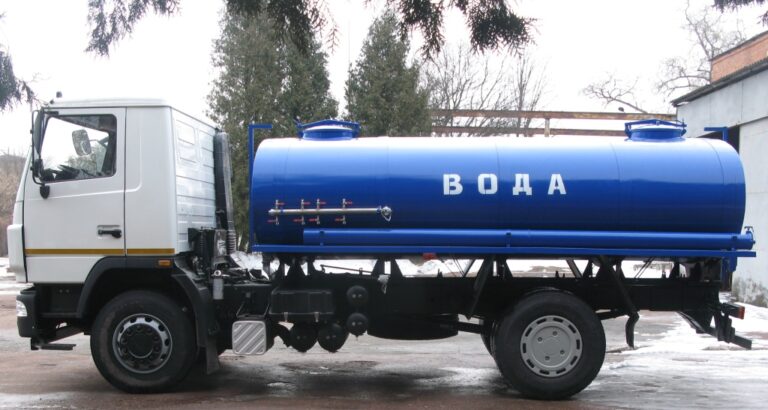

Автоцистерна АЦПТ-9,5 оборудована цистерной для питьевой воды и предназначена для ее транспортирования и кратковременного хранения. Термоизоляция цистерны не допускает изменение температуры жидкости более чем на 2 °C в течение 10 часов при разности температур жидкости и окружающей среды (30±2) °C.

Технические характеристики

Цистерна

9,5 (9500)

материал цистерны

нержавеющая сталь

Кол-во секций, шт

1

Внутренний диаметр горловины, мм

500, 2 горловины

Тип системы водозаполнения

наливом от постороннего источника

Система опорожнения цистерны

Гравитационная (самотеком)

Термоизоляция цистерны:

40

Система обогрева цистерны

от выхлопных газов автомобиля

Рукав для заполнения цистерны или опорожнения самотеком:

True

условный проход, мм, Ду

50

шт х длина, м

2 х 4

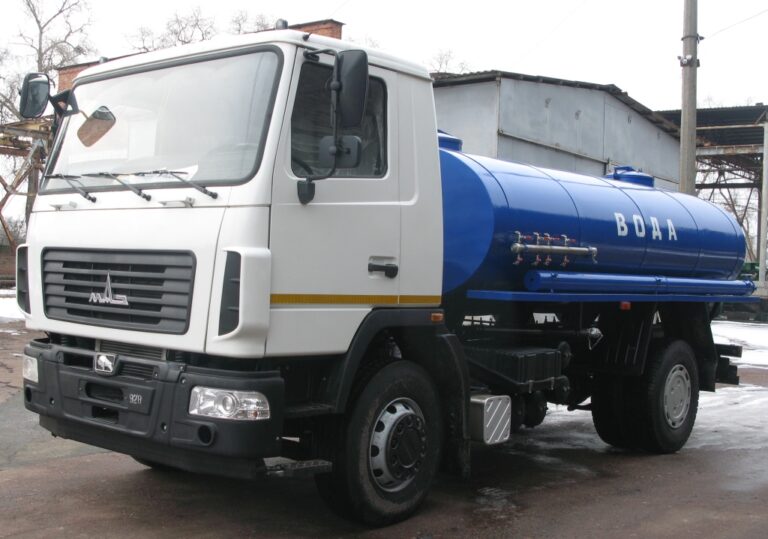

Базовое шасси

МАЗ-5340

Колесная формула

4х2

Масса автомобиля с полной нагрузкой, кг

20500

Технически допустимая грузоподъемность, кг

13580

Снаряженная масса, кг, не более

6770

Двигатель

ЯМЗ-5363

Экологическая норма

Евро-4

Мощность (макс), кВт(л.с.)

176 (240)

Тип колес и шин

дисковые, 315/80R22,5

Объем топливного бака, л, не менее

300

Скорость(макс), с полной нагрузкой, км/ч

85

Тормозная система

с АБС

Кабина оперативного расчета

малая 6501

Буксирное устройство

имеется вилка

угол свеса, градус:

True

задний

1360

Дополнительная информация

Автоцистерна состоит из следующих основных узлов: рамы, цистерны, водных коммуникаций, дополнительного  электрооборудования и системы подогрева. Изготовлена на автомобильном шасси.

В соответствии со своим назначением оборудование автоцистерны может выполнять следующие операции:

— заполнение цистерны через заливные горловины;

— заполнение цистерны посторонним насосом;

— слив самотеком.

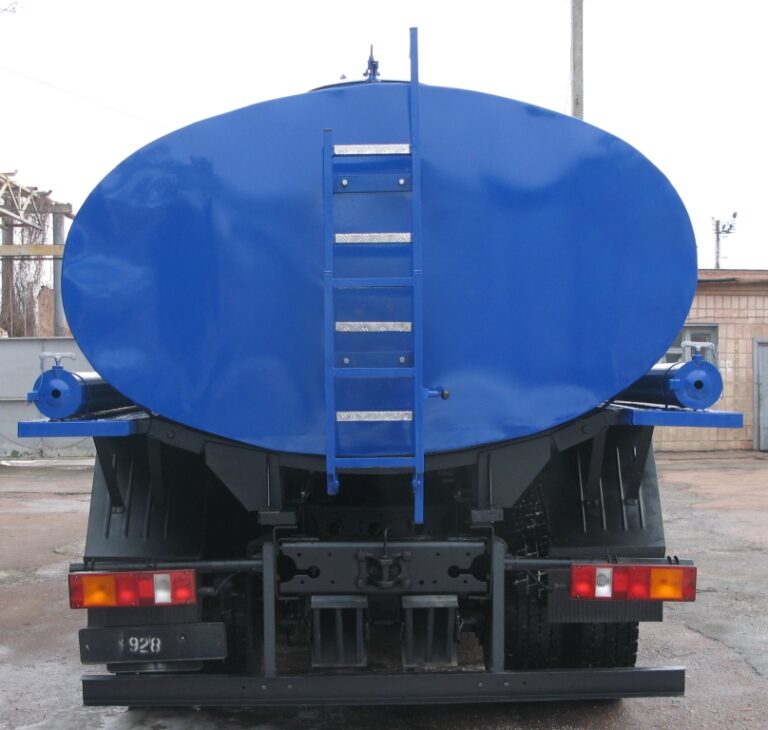

Для доступа к горловинам, цистерна оборудована лестницами с поручнями и площадками по бортам.

Цистерна для воды

Цистерна предназначена для транспортирования и кратковременного хранения питьевой воды.

Цистерна вместимостью не менее 9500 л, односекционная,  изготовлена из нержавеющей стали 12Х18Н10Т (или аналога) толщиной 3 мм, представляет собой сварную конструкцию эллиптической формы с термоизоляцией.

Внутри цистерны  установлены три волногасителя, которые снижают колебания жидкости в процессе транспортирования. Для обслуживания цистерны имеются две горловины которые закрываются быстросъемными крышками. На крышках установлены дыхательные клапана для возможности заполнения или опорожнения цистерны без открывания крышек.

Цистерна установлена на раме и крепится пятью поясами.

Цистерна оборудована системой подогрева от выхлопных газов автомобильного шасси.

Рама промежуточная

Рама  представляет собой цельнометаллическую сварную конструкцию из швеллеров и металлопроката с  пятью ложементами для установки цистерны.

Конструкция ложементов предохраняет цистерну от деформации (скручивания) при угловых колебаниях рамы шасси.

Рама крепится к раме шасси с помощью стремянок через резиновые демпферы.

Требования безопасности

Автоцистерна изготовлена в соответствии с требованиями:

— ДСТУ UN/ЕСЕ R58-01:2002 – в части требований касающихся установки задней защиты;

— ДСТУ UN/ЕСЕ R48-02:2002 – в части требований касающихся установки осветительных приборов.

Окраска

Окраска автоцистерны производится двухкомпонентным лакокрасочным покрытием производителей стран ЕС на предварительно загрунтованную поверхность грунтом того же производителя и имеет высокую и долгосрочную коррозионную стойкость при отсутствии физических нарушений покрытия.

Цвет надстройки – темно-синий или другой по требованию заказчика, цвет кабины базового шасси – штатный кабины (перекраска кабины не выполняется, или другой по требованию заказчика).

Комплектация

№ п/п Наименование Ед. изм. Кол-во
1 Аптечка автомобильная медицинская шт. 1*
2 Знак аварийной остановки шт. 1*
3 Колодка опорная автомобильная шт. 2*
4 Огнетушитель ВП-2(з) (ОП-2) шт. 1*
5 Рукав 5-09-01-00, Ду50, L=4 м шт. 2

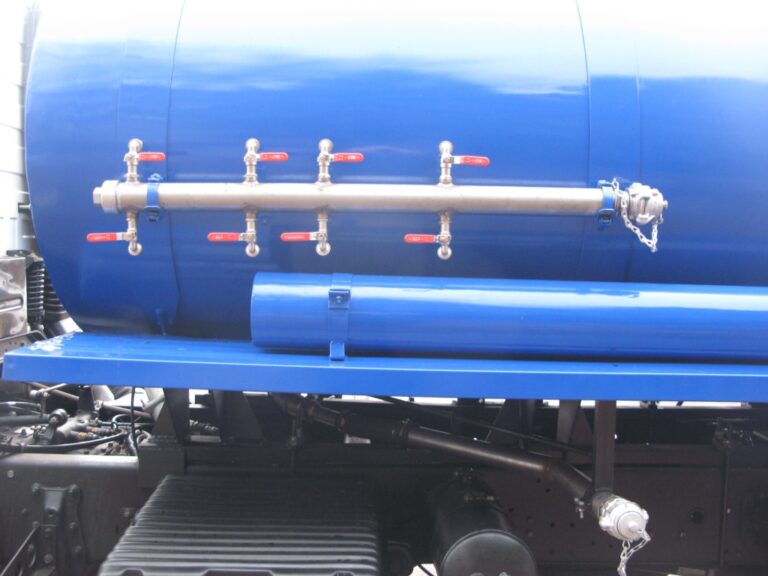

6 Гребенка раздаточная шт. 1
7 Запасные части к автоцистерне в соответствии с ведомостью ЗИП компл. 1
8 Инструмент и приспособления  в соответствии с ведомостью изготовителя автомобильного шасси компл. 1*
9 Ключ К50-80 шт. 2
